Déposer la vis de fixation de la durit de frein à l'arrière droit du bras oscillant devant l'étrier de frein (non photographié)
|

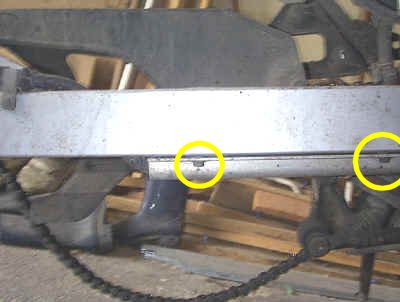

Déposer les 2 vis du protège durit de frein sous le bars oscillant coté droit |
|
Déposer la vis de fixation de la
durit de frein à l'avant droit du bras oscillant
Déposer la vis de fixation de la durit de frein à l'arrière droit du bras oscillant devant l'étrier de frein (non photographié) |
|

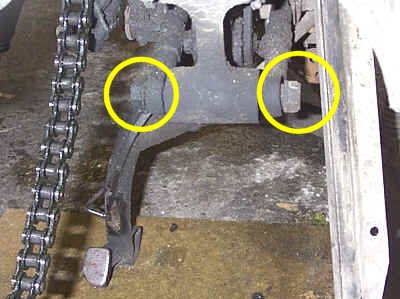

déposer l'axe de liaison des biellettes de suspension / basculeur |
|

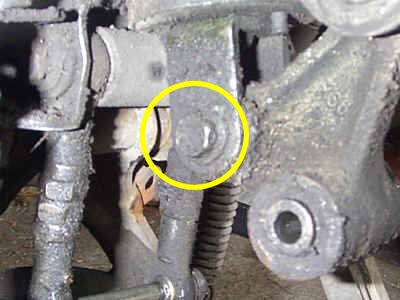

déposer la vis de fixation basse de l'amortisseur au basculeur |
|
Passer une vitesse puis déposer le sélecteur de vitesse |
|
Déposer le carter du pignon de sortie de boite |
|

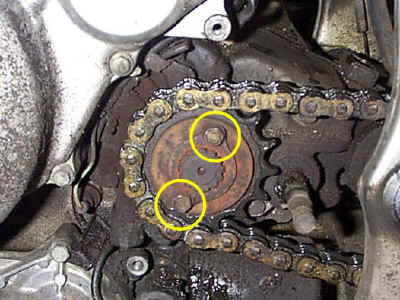

Débloquer les 2 vis de fixation du pignon de sortie de boite (d'où l'intérêt de passer une vitesse) |
|

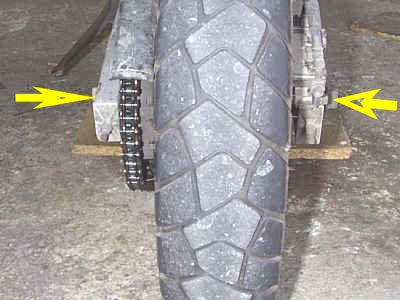

Déposer l'axe de roue |
|

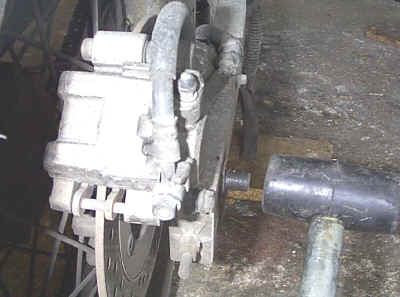

chasser l'axe et enlever la roue |
|

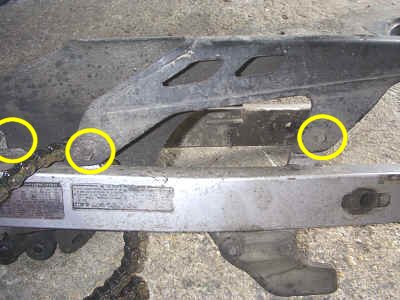

déposer le carter de chaîne |
|

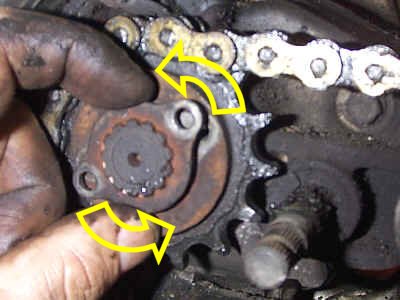

En le faisant tourner vers la gauche pour la mettre en face des crans de l'axe de sortie de boite, extraire la plaquette de verrouillage du pignon de sortie de boite |
|

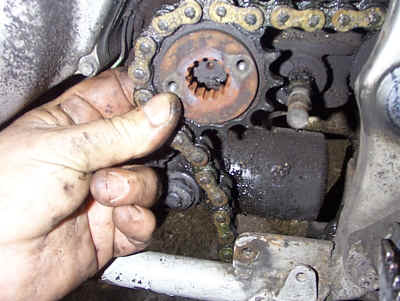

extraire le pignon de sortie de boite en donnant du mou à la chaîne |
|

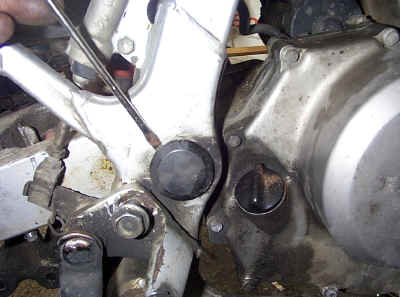

Déclipser la protection plastique de l'axe de bras oscillant (côté gauche) |
|

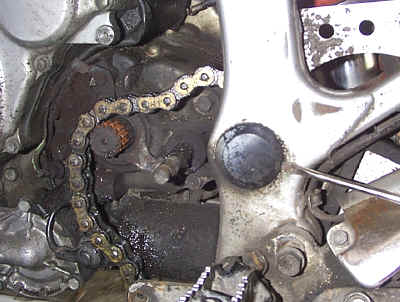

Déclipser la protection plastique de l'axe de bras oscillant (côté droit) |
|

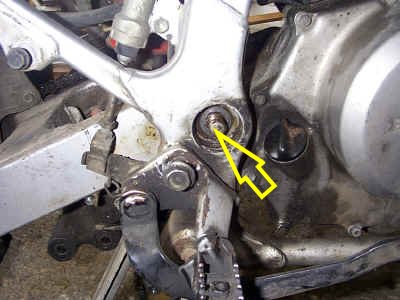

Dévisser l'écrou de l'axe de bras oscillant |
|

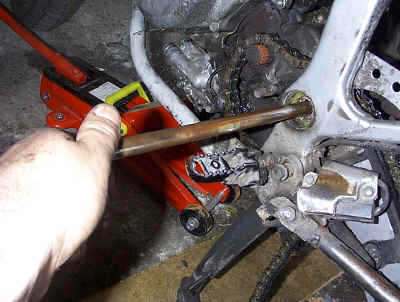

Chasser l'axe à l'aide d'un jet ou d'une tige |
|
Reculer le bras oscillant en prenant garde à récupérer les caches poussières |
