Je tiens à remercier Marco dont je me suis largement inspiré
de sa page "mécanique roulement" pour l'adapter à nos machines
Le
lien vers le site de Marco
roulement coniques
| roulement Birh Racing | 411402 | quantité 2 | |
| roulement SKF | 26x47x15 | quantité 2 | introuvables à priori SKF a arrêté la fabrication |
références des roulements chez http://www.louis.de
magasin de vente en ligne d'accessoires moto et motard
Paiement CB sécurisé
| Référence | Désignation | Prix |
| 100 51 209 | LENKKOPF-KEGELROLLENLAGER | 39.95 Euros |
Les pré-requis :
préliminaires :
- démontage de la roue avant
-
démontage du garde boue avant
-
démontage de l' (des) étrier(s) de freins de la fourche
-
démontage de tous les guides de flexible de frein (attention sur les
mono-disque il en existe un sur le Té inférieur)
- démontage des flancs avant de carénage
- démontage du tête de fourche
- démontage du guidon
en fourniture :
- des roulements de direction
- un jeu de joints (fournis avec le kit acheté chez louis.de)
- de la graisse hydrofuge
outillage :
- un tube de tuyau de chauffage 26x34
- un jet en bronze de diamètre ou autre tige en métal
doux de dimension équivalente
- un marteau lourd
- un tournevis de mécanicien à lame plate et traversante
- une massette (plastique ou caoutchouc)
- une douille de 30 carré de 1/2
- une rallonge carré de 1/2
- une clef dynamométrique
- un congélateur
Les roulements d'origine Honda sont des roulements à billes avec cage en plastique (beurk) ceux que nous allons monter sont des roulements coniques à cage acier(miam)
Déballer les nouveaux roulements et mettre au congélateur leurs chemins
- démonter la fixation du coffret à fusible au Té de fourche
supérieur et déposer le coffret (1 boulon de 10 flèche rouge)
- débrider le Té supérieur (4 vis de 12 cercle jaune)
Déposer le guidon (4 vis de 12 et 2 brides)
- Déposer l'écrou de fixation du Té supérieur à la colonne
de direction et sa rondelle (douille de 30)
- Débrider le Té de fourche inférieur (4 vis de 12) et sortir les tubes
- tapoter par le dessous au maillet de chaque coté alternativement pour sortir
le Té supérieur et le déposer entièrement
- à l'aide d'un jet (ou d'une tige) dévisser l'écrou crénelé
et le déposer
- déposer aussi le joint supérieur
- taper au maillet sur le tube de la colonne de direction pour décoller le Té inférieur
qui en est solidaire
Le Té inférieur une fois démonté et nettoyé, le mettre dans
l'étau

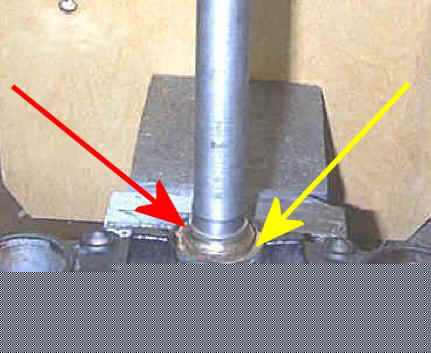

Flèche jaune, le joint cache poussière (vous pouvez faire une croix dessus au
démontage du chemin de roulement il va être minable)
Flèche rouge, le chemin de roulement d'origine
- Positionner le tournevis de mécanicien à lame traversante
entre le joint et le chemin de roulement
- Taper au marteau méthode "Grock" tout autour pour décoller petit
à petit le chemin de roulement (vous pouvez une fois décollé, couper et virer
le joint de toute façon il est naze)
- continuer à taper sur le tournevis circulairement pour faire monter le chemin
de roulement, le tournevis s'enfonce petit à petit de plus en plus loin
Vous pouvez vous servir, si vous en possédez, d'un extracteur
à ciseau
L'utilisation est toutefois mal aisée car les butées de direction gênent le
passage de l'outil
Lorsqu'il est suffisamment décollé,
- poser le Té inférieur à l'envers entre les mâchoire de l'étau (sans
le serrer sur le tube de direction)
- continuer à l'extraire à l'aide d'un jet ou d'une tige toujours
en tapant circulairement
Une fois l'excroissance de verrouillage du tube passée, continuer à sortir le chemin de roulement à la main
Il ne vous reste plus qu'à envoyer votre Té inférieur rejoindre ses petits camarades au congélateur
en noir la colonne de
direction
en rouge les chemins de roulement
positionner le jet (ou une tige suffisamment longue) sur l'épaulement du chemin de roulement inférieur qui dépasse à l'intérieur de la colonne de direction et frapper dessus circulairement jusqu'à extraction complète (flèche bleue)
Pour le chemin de roulement supérieur, il faut normalement effectuer la même
opération. Malgré toute ma bonne volonté et efforts je n'ai réussi qu'à
coincer de travers sans laisser la moindre prise sur l'épaulement (en clair je
l'ai "Grocké" ;o(( )
J'ai donc
préféré me fabriquer un outil à base de tige filetée de 16 et de deux
écrous enserrant une rondelle épaisse que j'ai usinée aux côtes interne de
la colonne de direction. Il a alors suffit de deux trois coups de marteau pour
éjecter le chemin.
Voilà l'outil
I.R.L.
Après avoir consciencieusement et généreusement barbouillé de graisse hydrofuge les logements des nouveaux chemins, récupérer les chemins refroidis au congélateur et les positionner sur la colonne de direction la partie métallique la plus épaisse vers le bas
Positionner au dessus et à l'envers un des anciens chemin, il
va vous servir de "martyr" pour taper sans craint d'abîmer le neuf
Frapper d'un mouvement circulaire de façon à enfoncer régulièrement et sans
le mettre de travers.
Vous saurez que le nouveau chemin est en place lorsque la frappe rendra un son clair. (ne vous inquiétez pas la différence de son est très franche) De plus le nouveau chemin laissera un espace entre sa tranche supérieure et celle de la colonne de direction
Effectuer la même opération pour le chemin inférieur
Marco préconise sur son site de désolidariser le roulement, je n'ai pas osé et me suis servi d'un outil maison pour le mettre en place.
- récupérer au congélateur votre Té inférieur (le métal
s'est rétracté suffisamment pour faciliter la mise en place du roulement)
- badigeonner l'embase de la colonne de graisse
- poser en place le joint inférieur (c'est le plus petit du kit)
- re badigeonner de graisse
- enduire abondamment le roulement de graisse en faisant bien pénétrer
entre les rouleaux
- positionner le roulement horizontalement jusqu'à l'excroissance de la tige de
direction
- le "coiffer" de l'outil spécial Pôpa (Il s'agit d'un morceau de tuyau
de chauffage de 26 x 34 à positionner coté filetage sur le roulement, le
diamètre épouse le chemin intérieur du roulement sans en écraser la cage)
- frapper vigoureusement sur l'outil à l'aide du marteau à "Grock"
(si vous avez réussi votre graissage vous devriez être "crépis")
- insérer le Té inférieur dans la colonne de direction
- positionner le roulement dans son chemin après l'avoir grassement et
copieusement enduit de graisse en faisant bien pénétrer entre les rouleaux
- positionner le joint supérieur (celui qui vous reste du kit)
- mettre en place l'écrou de blocage à créneau
- le visser en contact à la main
- le visser d'un quart de tour supplémentaire
- faire jouer de part et d'autre le Té et resserrer de nouveau d'un quart de
tour l'écrou à créneau
- remonter provisoirement les tubes, le Té supérieur sans le brider sur les tubes
- mesurer la force nécessaire pour faire pivoter la fourche à
l'aide d'un peson (style peson de pêche) en tirant perpendiculairement à un
tube de fourche. Elle doit être comprise entre 1,1 et 1,6 kg
- si la mesure est bonne remonter définitivement tout l'ensemble
sinon desserrer ou resserrer l'écrou de blocage à créneau
Cette mesure sera à re-vérifier au bout d'environ 1000 km
